客戶需求

一家航空航天公司正在制定一項測試計劃，該計劃涉及對不同接頭材料的緊固件進行扭矩和壓縮測量。除了同時精確測量力和扭矩的能力之外，該系統還需要高和低采樣率。它們需要可靠的準確性和長期穩定性。該測試計劃旨在為緊固件提供所需的力和扭矩規格的驗證，以確保安全而不影響安裝。

接口方案

使用LW型或LWCF型負載清洗機與T12型方形驅動旋轉扭矩傳感器配合使用，客戶能夠?qū)⒘团ぞ販y量值對準所需的水平。這是通過將傳感器與SI-USB的數據記錄和繪圖功能的高采樣率相結合來實現的，捕獲用于檢查的實時力水平。

接口產品

型號LW或LWCF負載墊圈

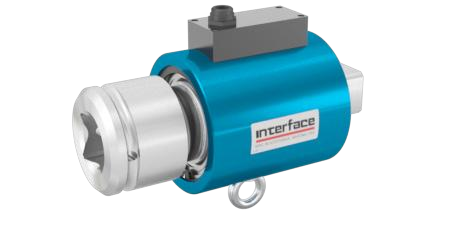

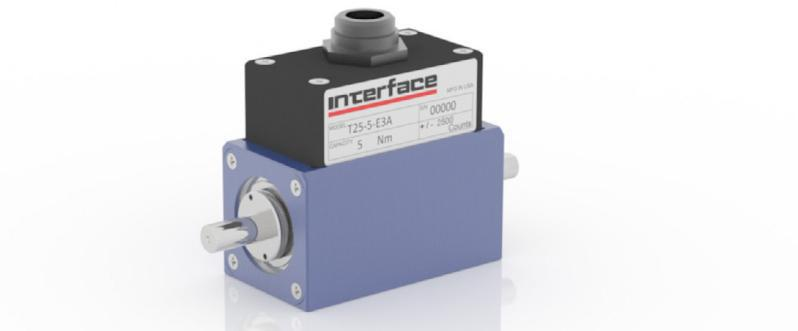

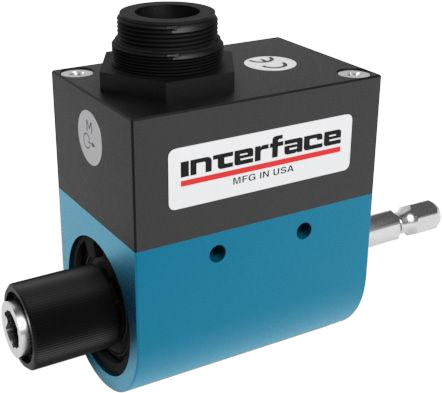

旋轉扭矩型號T12，T15或T25

SI-USB通用串行總線雙通道PC接口模塊

替代設置

T12，T15或T25，帶集成USB輸出選項（數據記錄和圖形功能與SI-USB相同）

反作用力矩傳感器：TS14，TS15，TS16，TS17

其他功能可用

旋轉扭矩傳感器的速度/角度輸出選項

操作流程

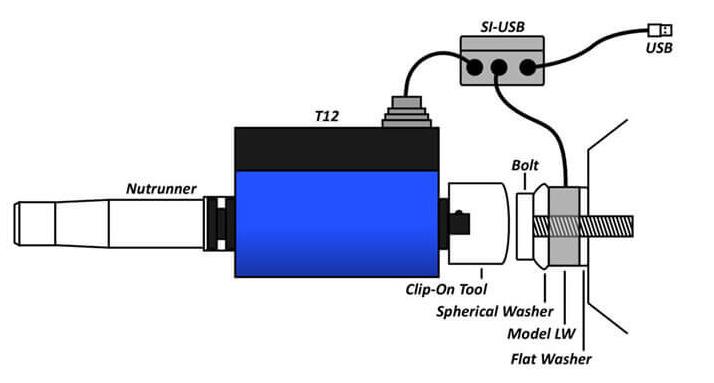

1、接口的LW型或LWCF型負載墊圈安裝在螺栓頭和螺母之間。當扭矩施加在螺母上時，負載墊圈將測量負載。

2、T12型方形驅動旋轉扭矩傳感器與電動螺母扳手一起安裝，用于測量組件內的扭矩。

3、通過將LW或LWCF負載墊圈和旋轉扭矩傳感器與SI-USB雙通道PC接口模塊并聯，可以實現對施加的力和扭矩的實時觀察。

4、隨附的Instrumentation軟件可以實現客戶記錄和數據繪圖。然后，Excel兼容文件允許進一步操作和分析此數據。

5、最終，LW或LWCF負載清洗器，旋轉扭矩傳感器和數據記錄儀表配置為最終用戶提供了精確監控緊固緊固件的施加負載和旋轉扭矩的能力。

測試結果

將緊固件擰緊至規定的力和扭矩要求，并安全地安裝，不會損壞自身或接頭材料。客戶能夠有效準確地測量快速事件。
